DMX/App Quickstart-Guide für WIRKUNG.wristlink
Schritt-für-Schritt Anleitung zur Einrichtung und optimalen Nutzung der DMX-gesteuerten Basisstation für Ihre LED-Armbänder.
Neue Features in v3.2
Erweiterte Funktionen für noch mehr Kontrolle und Interaktivität
Sleep-Modus
Verlängern Sie die Akku-Laufzeit Ihrer Bändchen durch intelligentes Energiemanagement. Die Armbänder gehen automatisch in den Ruhemodus, wenn sie nicht aktiv genutzt werden.
PowerOff per DMX
Schalten Sie Armbändchen per DMX-Befehl komplett aus. Sie bleiben ausgeschaltet, bis der Knopf wieder gedrückt wird - perfekt für mehrtägige Events.
Abstimmungs-Modus
Teilnehmer können durch Drücken des Buttons zwischen verschiedenen Farben wählen und so visuell abstimmen. Perfekt für interaktive Präsentationen und Umfragen.
Technische Informationen
Wichtige Spezifikationen des Wristlink-Systems
Sendefrequenz
433/434 MHz
Standard ISM-Frequenzband für optimale Reichweite
Reichweite
ca. 200m
Bei freier Sichtlinie zwischen Sender und Empfänger
Repeater
Ja, möglich
Reichweitenerweiterung durch Repeater (benötigt ebenfalls DMX-Anschluss)
App-Steuerung
via Smartphone
Kabellose Steuerung über die PRO-Basis per Bluetooth-Verbindung
Einrichtung der Basisstation
Die Basisstation ist das Herzstück der Licht- und Effektsteuerung der Armbänder
1Basisstation Setup
- 1Platziere die Basisstation idealerweise in der Mitte des Event-Venues (FOH oder Bühne)
- 2Schraube die Antenne an der Basisstation fest
- 3Verbinde das DMX-Kabel mit Deiner Lichtkonsole
- 4Verbinde den DC-Stromadapter
- 5Schalte die Basisstation ein
2Bändchen Vorbereitung
- 1Entferne kurz vor der Show (!) die Plastik-Laschen aus den Bändchen
- 2Verteile die Bänder an Deine Besucher
- 3Let's go!
Wichtig: Die Batterien halten ca. 9 Stunden. Plastik-Lasche erst kurz vor der Show entfernen!
DMX-Ansteuerung
Professionelle Steuerung über DMX-Lichtpult (GrandMA 2/3, HOG 4, etc.)
DMX-Patching Übersicht
Die Armbänder werden über die Basisstation gesteuert. Die Basis wandelt ein DMX-Eingangssignal in ein RF-Signal um. Der DMX-Eingang benötigt mindestens 4 Kanäle zur Steuerung pro Gruppe.
Kurz: 4 Kanäle je Armband-Gruppe (z.B. 5 Gruppen = 5×4 = 20 Kanäle)
DMX-Kanäle pro Gruppe
| DMX-Adresse | Funktion | Werte | Beschreibung |
|---|---|---|---|
| 1/5/9/13/17... | Helligkeit | 255: Langsam blinken 16: Schnell blinken 0-15: "an" | Steuert Helligkeit und Blinkmodus |
| 2/6/10/14/18... | Rot | 255: Hell 1: Dunkel 0: Aus | Intensität der roten LEDs |
| 3/7/11/15/19... | Grün | 255: Hell 1: Dunkel 0: Aus | Intensität der grünen LEDs |
| 4/8/12/16/20... | Blau | 255: Hell 1: Dunkel 0: Aus | Intensität der blauen LEDs |
Gruppen-Adressen (Startadresse der Basis: 000)
| Gruppe | Helligkeit | Rot | Grün | Blau |
|---|---|---|---|---|
| Gruppe 1 | 001 | 002 | 003 | 004 |
| Gruppe 2 | 005 | 006 | 007 | 008 |
| Gruppe 3 | 009 | 010 | 011 | 012 |
| Gruppe 4 | 013 | 014 | 015 | 016 |
| Gruppe 5 | 017 | 018 | 019 | 020 |
| Gruppe 6 | 021 | 022 | 023 | 024 |
| Gruppe 7 | 025 | 026 | 027 | 028 |
| Gruppe 8 | 029 | 030 | 031 | 032 |
| Gruppe 9 | 033 | 034 | 035 | 036 |
| Gruppe 10 | 037 | 038 | 039 | 040 |
| Gruppe 11 | 041 | 042 | 043 | 044 |
| Gruppe 12 | 045 | 046 | 047 | 048 |
Testen der Basisstation
Stelle alle Kanäle auf den Wert 255. Alle Armbänder sollten weiß leuchten.
App-Ansteuerung
Alternative Steuerung über die "RF Fun" App für einzelne Effekte
Wichtiger Hinweis
Die App ist nicht von uns entwickelt und wir können für Funktionen der App keine Garantie übernehmen. Für eine sichere, professionelle Licht-Show nutzen Sie bitte die DMX-Ansteuerung oder unsere kleine Fernbedienung.
App Installation
Laden Sie die "RF Fun" App aus dem App Store oder Play Store herunter:
Bluetooth-Verbindung
- 1.App starten und auf die drei Balken oben links klicken
- 2.Basis auswählen: "G6S" oder "Wristlink von WIRKUNG.digital"
- 3.Die Anzeige auf der Basis wechselt auf "App"
App-Funktionen
Grundfunktionen:
- • Wechsel zwischen App-Nutzung und DMX-Ansteuerung
- • Gruppenauswahl (einzeln oder "All" für alle Gruppen)
- • Farbauswahl für direktes Leuchten
- • Vorgefertigte Effekte
Effekt-Steuerung:
- • "Sparkles"-Bar für Geschwindigkeit
- • Dauerlicht: Schieber ganz nach rechts
- • Tipp: Zweimal auf Farbe/Effekt tippen für sichere Übertragung
Technische Details
Wichtige technische Informationen zur Basisstation

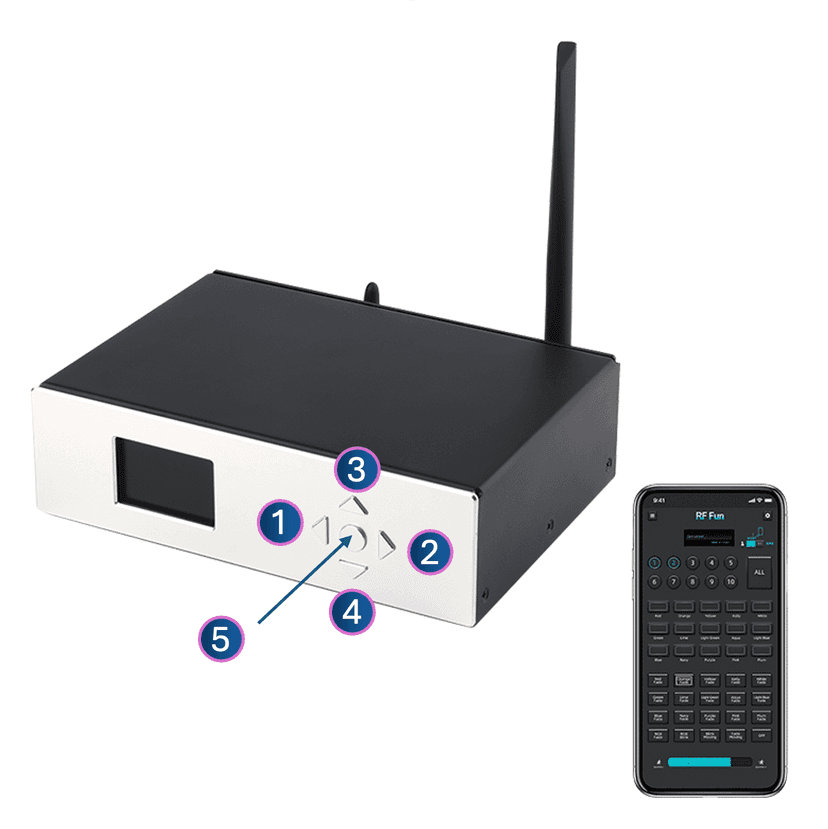

Basisstation Bedienelemente (Vorderseite)
Diagramm der Bedienelemente auf der Vorderseite der Basisstation

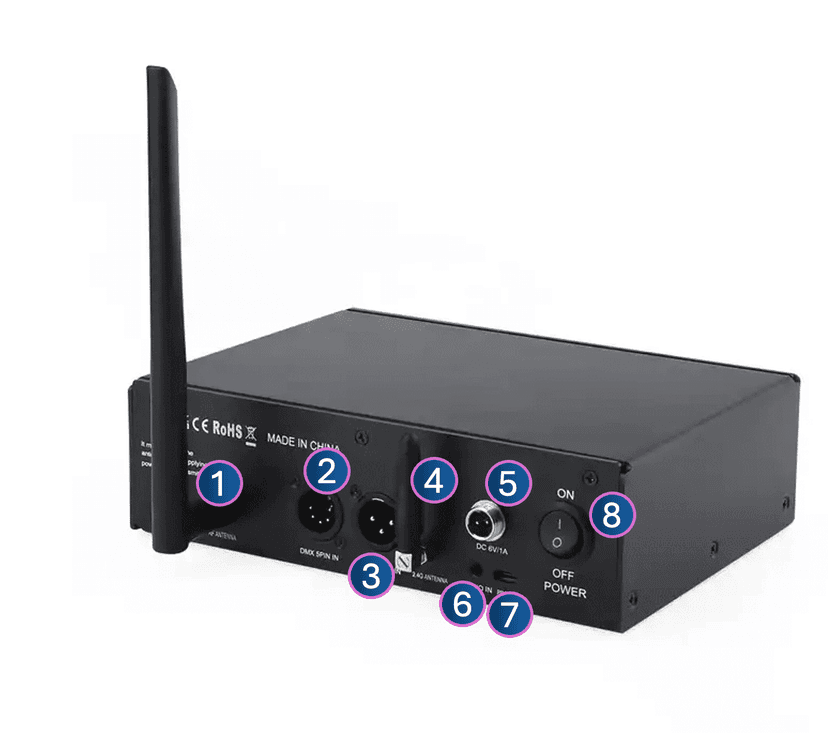

Basisstation Anschlüsse (Rückseite)
Übersicht aller Anschlüsse und Eingänge auf der Rückseite der Basisstation
⚙️Bedienelemente
🔌Anschlüsse
Wichtige Timing-Informationen
•Der Sender sendet Befehle sequenziell in aufsteigender Reihenfolge
•Ein Befehl dauert 100 ms
•Die Sequenz kann nicht unterbrochen werden
•Bei unterschiedlichen Gruppen: maximal eine neue Szene pro Sekunde senden
•Bei identischen Werten an alle Gruppen: synchrone Reaktion aller Armbänder
Was bekomme ich geliefert?
Ihre WIRKUNG.wristlink PRO-Basisstation kommt komplett ausgestattet und einsatzbereit
PRO-Basisstation
Zentrale Steuereinheit mit DMX und Bluetooth für professionelle Ansteuerung
RF-Antenne
433/434 MHz Funkantenne für bis zu 200m Reichweite bei freier Sichtlinie
2.4 GHz Antenne
Bluetooth-Antenne für App-Steuerung via Smartphone oder Tablet
Hand-Fernbedienung

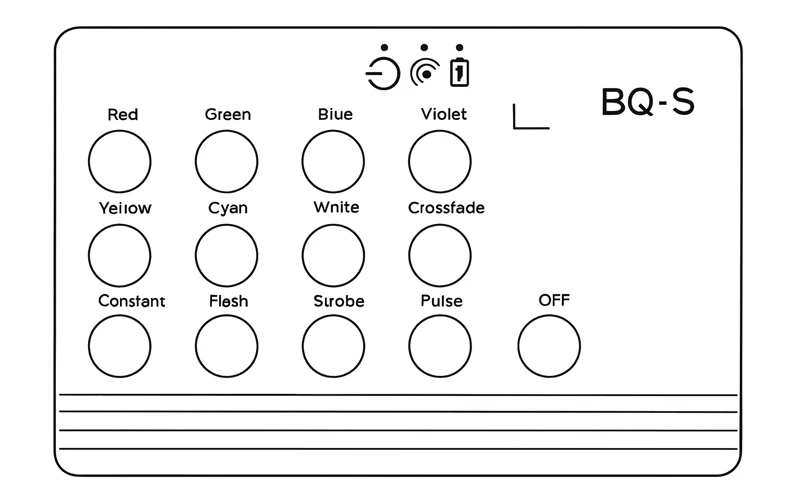

Kompakte Fernbedienung für manuelle Steuerung ohne DMX-Pult
Demo-Elemente
LED-Bändchen und weitere Elemente zum Testen der Lichteffekte
Netzteile & Kabel
DC-Adapter (6V, 1A) und alle Kabel für sofortigen Einsatz
Professioneller Transport-Koffer

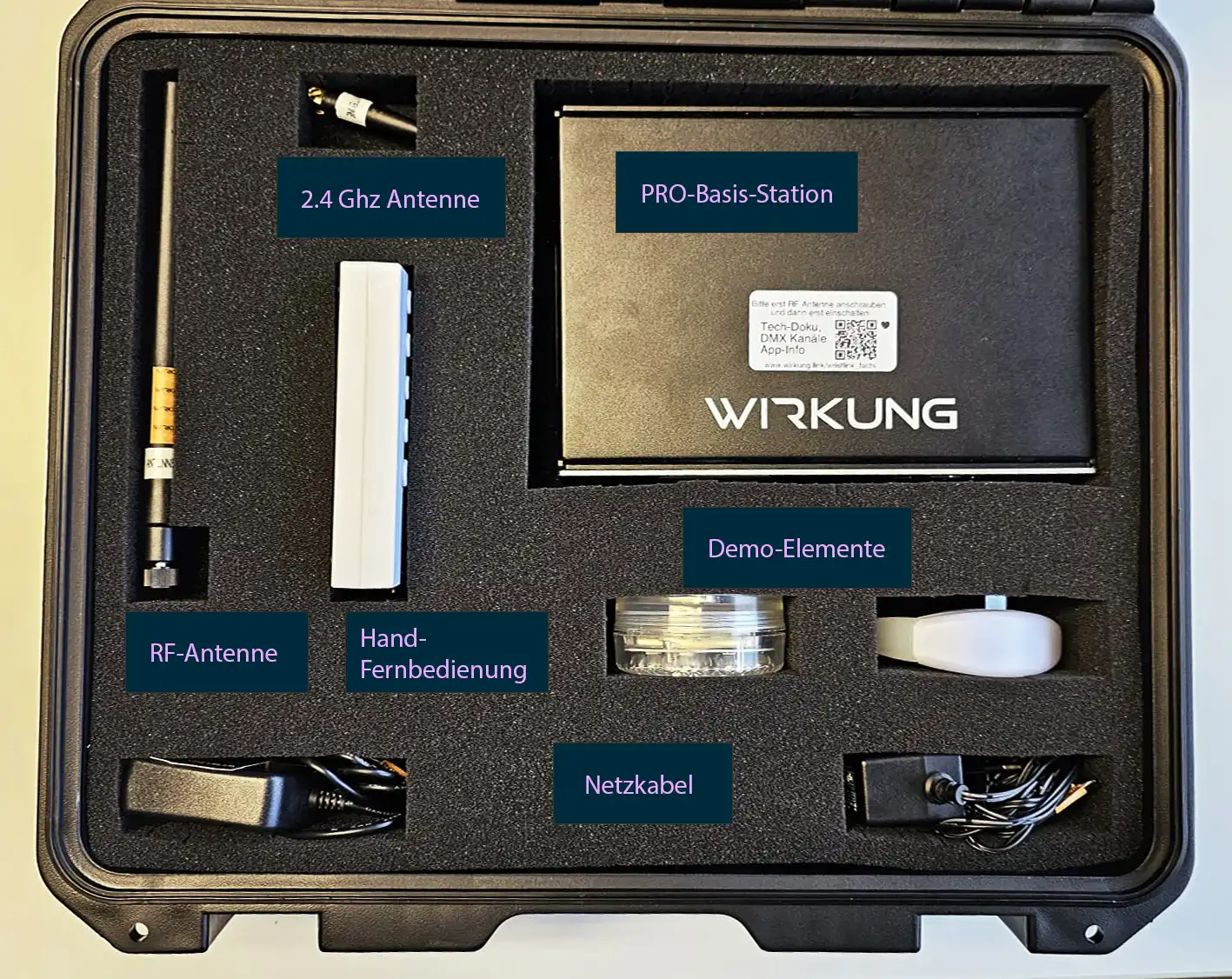

Alle Komponenten werden sicher in einem hochwertigen Hartschalenkoffer mit individuellem Schaumstoff-Inlay geliefert. So ist Ihre Ausrüstung optimal geschützt und perfekt organisiert - ob im Lager oder auf dem Weg zum nächsten Event.
